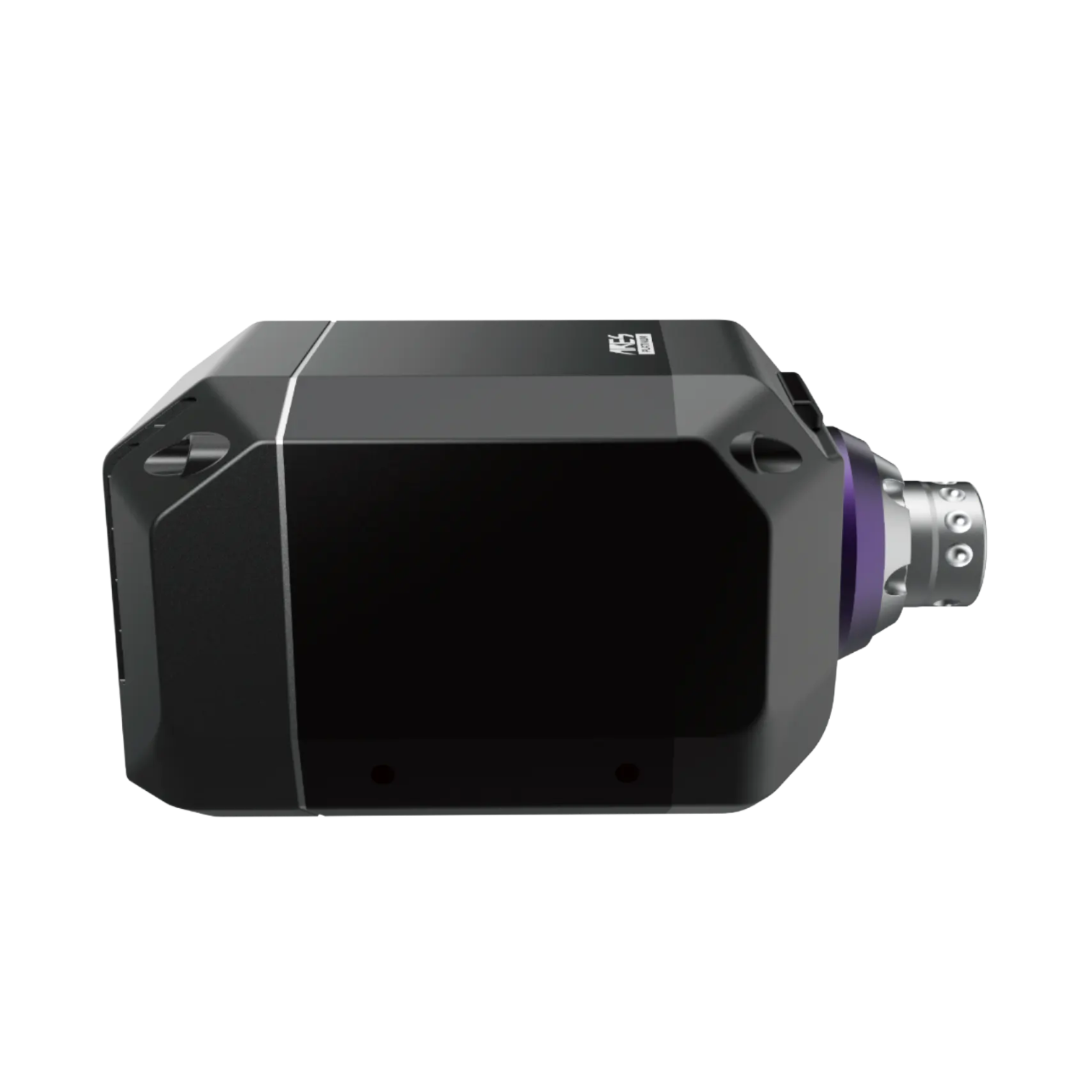

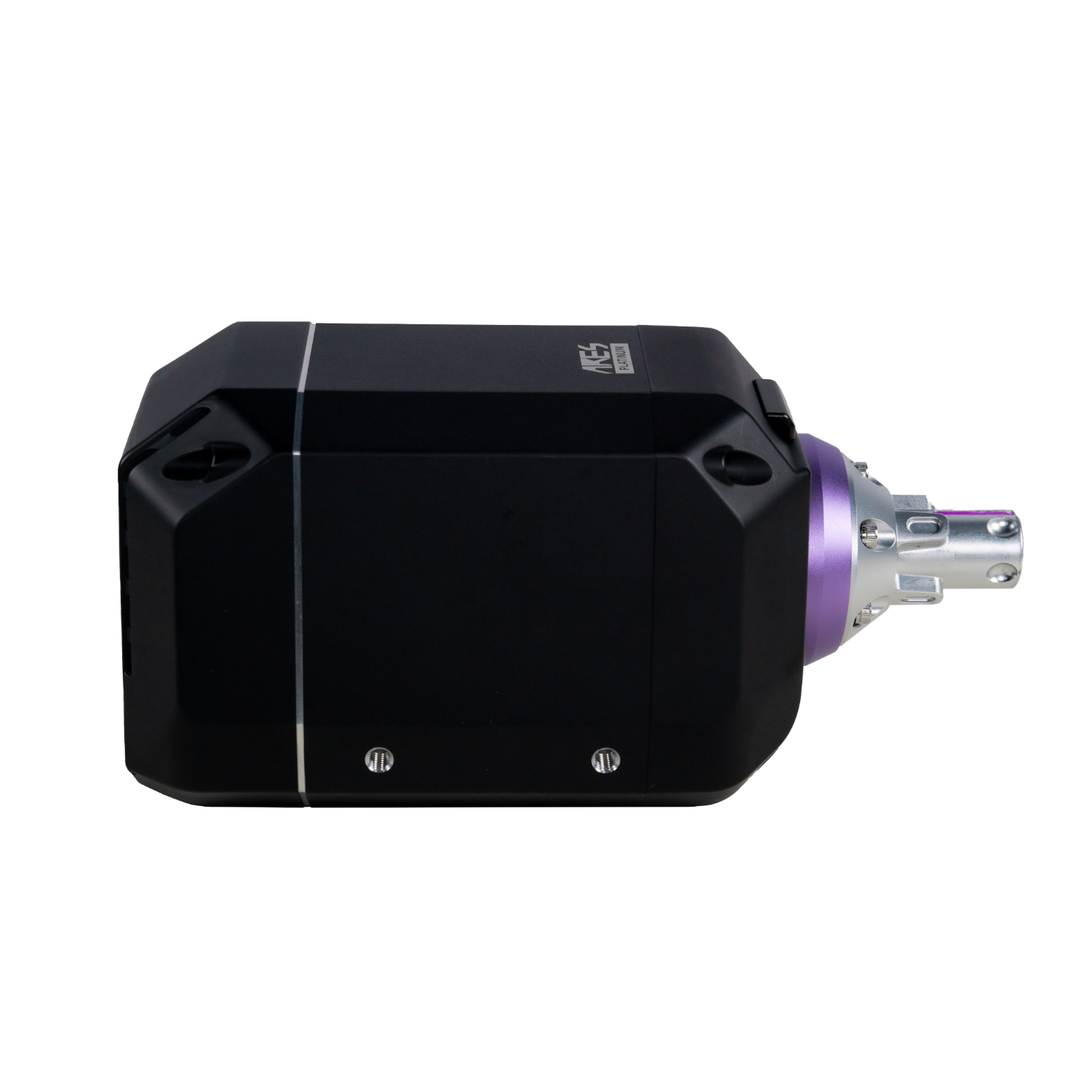

Base Direct Drive Conspit Ares Platinum 18Nm

CONSPIT Ares Series Sim-racing Wheelbase

La Serie Ares de bases de volante Direct Drive para sim-racing de CONSPIT está diseñada para los pilotos que buscan la experiencia competitiva definitiva. Equipada con un motor direct drive de polos sesgados de alta precisión, desarrollado específicamente para sim-racing, y un sistema de retroalimentación de fuerza optimizado, ofrece una experiencia de conducción realista sin precedentes con una retroalimentación táctil extremadamente detallada.

Características Destacadas:

1. Rendimiento Superior:

   • Utiliza procesadores duales asimétricos de alto rendimiento a 170MHz+168MHz, garantizando cálculos eficientes y estables.
   • Sistema direct drive de la serie Ares con encoders ópticos de alta precisión y una resolución angular de menos de 0.01°, junto con una resolución de bits de 23, asegurando que cada entrada de dirección sea capturada con precisión.
   • Anillo colector de grado militar de 20 millones de RPM, que asegura una transmisión de señal estable y sin retrasos, evitando problemas comunes de interferencia electromagnética en comunicaciones inalámbricas como Bluetooth o 2.4G.

2. Control Maestro:

   • Sistema de control de motor líder en la serie Ares, proporcionando excelente estabilidad, eficiencia y precisión posicional durante la salida de torque de retroalimentación de fuerza.
   • Respuesta de torque de hasta 9.5Nm/ms, asegurando que cualquier detalle de alta frecuencia se muestre completamente.

3. Algoritmo de Retroalimentación de Fuerza Profesional:

   • En colaboración con Open FFBoard, se ha desarrollado y optimizado un algoritmo de retroalimentación de fuerza, iterado por pilotos de carreras profesionales y ingenieros de dinámica de vehículos, simulando con alta precisión la dinámica real del vehículo y la retroalimentación de detalles de la superficie de la carretera.

4. Especializado para el Sim-racing:

   • A diferencia de los competidores que usan motores servo industriales, la estructura del motor de la base Ares se desarrolló desde cero para optimizar las demandas únicas del sim-racing en cuanto a manejo, retroalimentación de dirección y estabilidad.
   • Parámetros clave como la respuesta de torque, el rizado de torque y el torque de engrane han sido específicamente optimizados para lograr una retroalimentación táctil rápida, suave y precisa.

5. Diseño de Doble Polo Sesgado:

   • Utilizando un diseño de doble polo sesgado tanto en el estator como en el rotor, se optimiza el torque de engrane, reduciendo significativamente el rizado de torque, la vibración electromagnética y el ruido, lo que resulta en un rendimiento excepcional en NVH (Ruido, Vibración y Aspereza).

6. Alta Densidad de Torque:

   • Tamaño compacto, potencia inmensa. Con núcleos de alta permeabilidad magnética y potentes imanes NdFeB, junto con un diseño de relación de espacio de aire óptima y un alto factor de relleno de ranura, este motor logra una alta densidad de torque y proporciona una salida potente.

7. Excelente Rizado de Torque:

   • Después de múltiples simulaciones e iteraciones de prototipos, se ha desarrollado la solución electromagnética óptima. El diseño de doble polo sesgado, el emparejamiento de ranura-polo, la relación de espacio de aire óptima y el diseño preciso del circuito magnético logran un rizado de torque ultrabajo, garantizando una sensación de dirección increíblemente suave.

8. Gestión Térmica Avanzada:

   • Monitoreo de alta frecuencia en tiempo real de la temperatura del sistema, asegurando un funcionamiento estable del motor y su sistema de control, ofreciendo un rendimiento de gestión térmica superior.

9. Diseño Industrial Innovador:

   • Con un lenguaje de diseño visualmente ligero, el perfil compacto y elegante ofrece una experiencia estética central de múltiples ángulos, superando las expectativas tanto visuales como de rendimiento.

Detalles de Fabricación y Seguridad:

• Materiales de Alta Calidad: El cuerpo principal utiliza aleación de aluminio aeroespacial de alta calidad, asegurando robustez y durabilidad.
• Eficiencia de Disipación de Calor: El diseño probado de disipación de calor garantiza confiabilidad incluso en carreras de larga distancia y resistencia.
• Técnicas Avanzadas de Fabricación: Uso de múltiples procesos de conformado, mecanizado y tratamiento superficial para una textura superior.
• Módulo POGO: La parte frontal de la base cuenta con contactos magnéticos diseñados para futuras expansiones y una instalación rápida de diversos componentes funcionales.
• Alta Seguridad: Un modo de seguridad único garantiza la seguridad del conductor, permitiendo también que los niños jueguen de manera segura bajo la supervisión de un adulto.

Conspit Link 2.0:

• Configura rápidamente las funciones de la base, monitorea el estado y crea preajustes personalizados en el software Conspit Link 2.0.
• Preajustes oficiales creados por pilotos profesionales e ingenieros de dinámica vehicular, con cambios rápidos basados en diferentes juegos o combinaciones de vehículos, con preajustes especiales profesionales próximamente.

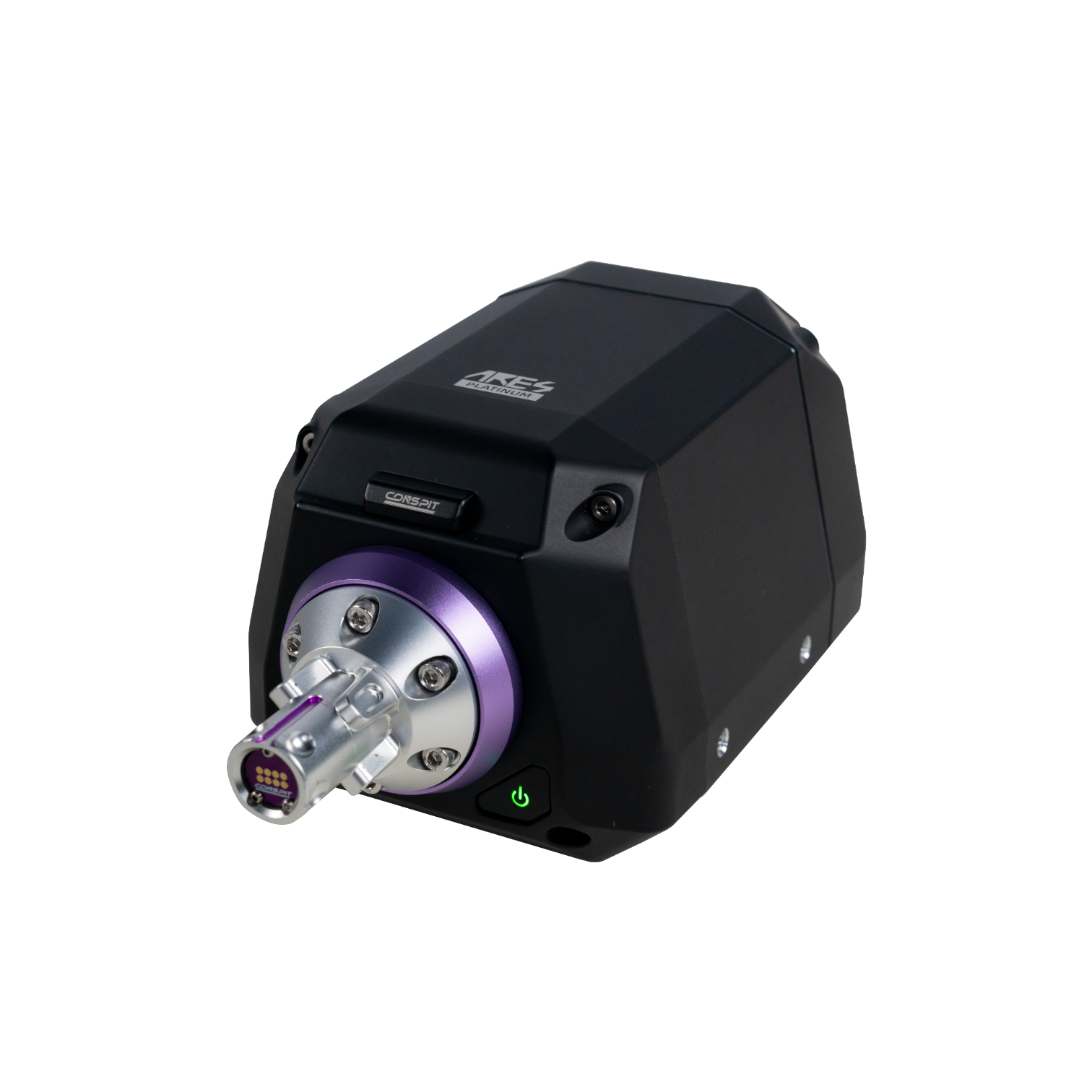

CDP Quick Release:

• A diferencia de las estructuras de bloqueo único tipo bola comunes en el mercado, el quick release CDP introduce el diseño de clip + bola de los coches de Fórmula reales. La estructura completa está mecanizada en CNC a partir de aleación de aluminio 7075, con la estructura de clip responsable de transmitir el torque, asegurando cero juego incluso después de un uso prolongado.

Especificaciones Técnicas:

• Ares Platinum 18NM Sim-racing Wheelbase:

  • Dimensiones: 134 x 150 x 287 mm
  • Peso Neto: 7.9 kg
  • Torque Máximo: 18NM
  • Encoder: Encoders ópticos de alta precisión
  • Motor: Motor con diseño de doble polo sesgado
  • Resolución: 23-bit
  • Quick Release: Quick release tipo bola (CDP) de CONSPIT

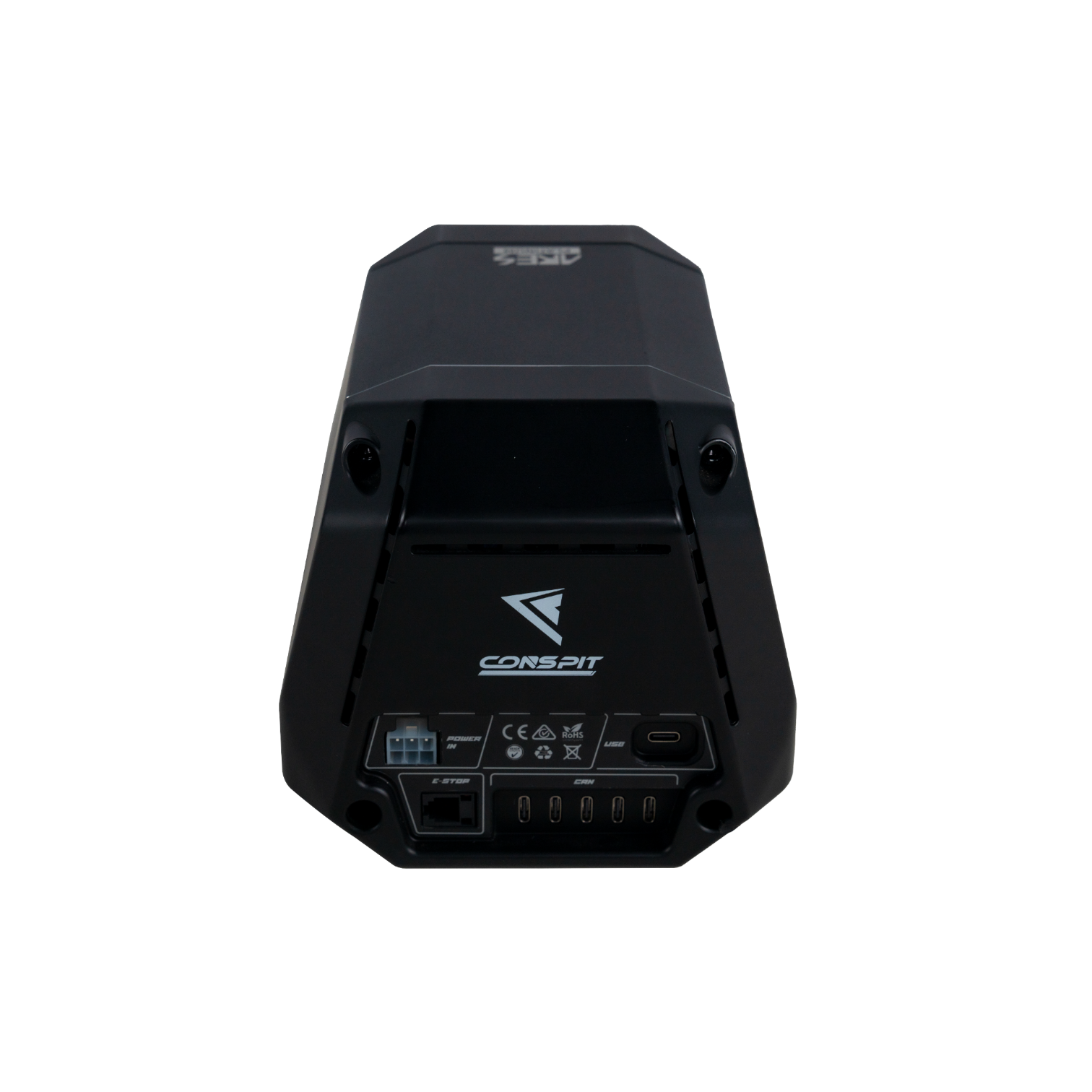

  • Agujeros de Montaje: M6 x 4 (inferior), M8 x 4 (laterales)
  • Plataforma: PC: Windows
  • E-Stop: Opcional
  • Conexión: USB
  • Cable: Cable USB 3.0
  • Software: CONSPIT LINK 2.0

La Serie Ares de CONSPIT ofrece una combinación de diseño innovador, rendimiento excepcional y una experiencia de sim-racing inmersiva, ideal para los pilotos que buscan el máximo control y precisión en sus competiciones
